Wireshark中的ARP协议包分析

Wireshark可以跟踪网络协议的通讯过程，本节通过ARP协议，在了解Wireshark使用的基础上，重温ARP协议的通讯过程。

ARP（Address Resolution Protocol）地址解析协议，是根据IP地址获取物理地址的一个TCP/IP协议。

主机发送信息时将包含目标IP地址的ARP请求广播到局域网络上的所有主机，并接收返回消息，以此确定目标的物理地址；收到返回消息后将该IP地址和物理地址存入本机ARP缓存中并保留一定时间，下次请求时直接查询ARP缓存以节约资源。

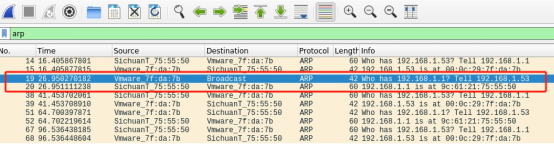

在Wireshark界面，我们可以看到19、20号数据包，就是一对标准的ARP请求和响应包。

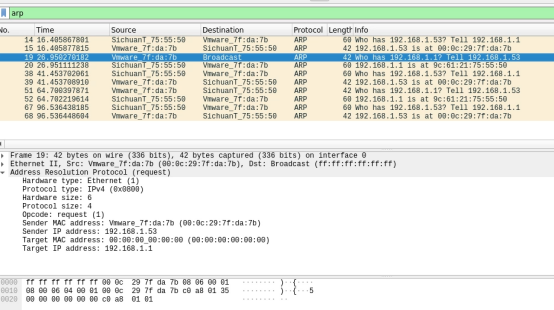

   打开ARP请求数据包报文

Ethernet II部分：

Destination(目的物理地址)字段的值为：ff:ff:ff:ff:ff:ff，说明该以太网帧是广播帧，和ARP请求分组是通过广播形式发送吻合。

Source(源物理地址)字段的值为:00:0c:29:7f:da:7b，这是发送方主机的物理地址，和ARP协议的Sender MAC address字段的值完全吻合。

Type字段为：ARP(0x0806)。说明该以太网帧封装的是一个ARP协议分组。

ARP协议部分：

前4个字段表明物理地址和逻辑地址的类型和长度。

第五个字段Opcode的值为1，说明是ARP请求报文。

后面4个字段是源物理地址和IP地址，以及目标物理地址和IP地址。

值得注意的是，目标物理地址正如之前所说，全部填充的0。因为该字段正是ARP请求报文需要获取的，目前不知，只能全部填充为0。

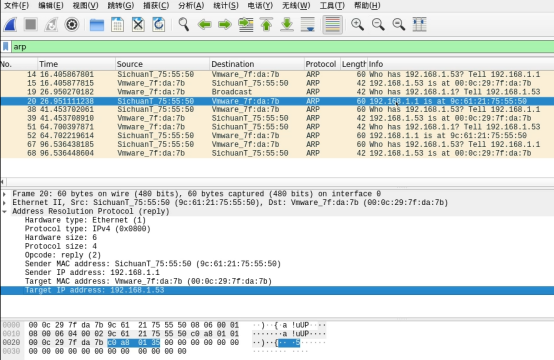

  打开ARP响应数据包报文

在Ethernet II部分：

Destination(目的物理地址)字段的值正好是ARP请求报文的Source字段的值。也就是说，该ARP响应报文是用来回应之前的ARP请求分组的。该值也和Target MAC address的值相同。

Source(源物理地址)字段的值为目的端的物理地址，该值和Sender MAC address的值相同。

Padding是填充字段，用来填充以太网帧到最小帧长。

在ARP协议部分：

前4个字段没什么好讲的。

第五个字段Opcode为2，表示这是ARP响应分组。

   后面4个字段，源MAC地址正是ARP请求报文想寻找的物理地址。源IP地址正好是ARP请求分组的目的IP地址。目的物理地址和目的IP地址正好是ARP请求分组的源物理地址和源IP地址。

通过上面的通讯过程，加深我们对ARP协议请求的了解，同时也加强Wireshark对数据包支持的理解。
